Chi progetta l’impianto di ventilazione di una cabina di verniciatura sa che la qualità del risultato finale, la sicurezza degli operatori e il rispetto dei limiti di emissione dipendono in larga parte dalle serrande e dalle valvole installate lungo il percorso dell’aria. Un componente scelto senza considerare le due fasi di lavorazione, spruzzatura ed essiccazione, può alterare l’equilibrio dei flussi e compromettere sia la finitura sia i consumi energetici dell’impianto. Questo approfondimento guida alla scelta dei componenti più adatti per la gestione dell’aria in una linea di verniciatura industriale, con un focus sulle soluzioni sviluppate da Meccanica Rhodense per il controllo dei flussi d’aria e dei fumi.
INDICE
- Qualità della finitura, sicurezza antincendio e consumi: cosa dipende dalle serrande
- Dalla spruzzatura all’essiccazione: come cambia la gestione dell’aria in cabina
- I componenti da conoscere per una linea di verniciatura a norme
- Materiali e manutenzione in un ambiente esposto a solventi e polveri
Qualità della finitura, sicurezza antincendio e consumi: cosa dipende dalle serrande
Una cabina di verniciatura funziona correttamente quando l’aria immessa dal soffitto filtrante mantiene l’ambiente in leggera sovrapressione, spingendo la nuvola di overspray verso le pareti filtranti senza permettere l’ingresso di polvere dall’esterno. Questo equilibrio, che determina la qualità estetica della finitura, dipende dalla precisione con cui le serrande regolano il rapporto tra aria immessa ed estratta: una tenuta imperfetta o un componente sottodimensionato alterano la pressione interna, con conseguenze dirette sulla resa del ciclo di verniciatura e sulla quantità di solvente che resta in sospensione nell’ambiente di lavoro.
A questo si aggiunge un secondo livello di responsabilità, legato alla sicurezza antincendio: le canalizzazioni che attraversano pareti tagliafuoco lungo la linea produttiva devono mantenere la compartimentazione REI prevista dal progetto, il che richiede serrande tagliafuoco certificate nei punti di attraversamento. Meccanica Rhodense affronta questi progetti analizzando fin dalle prime fasi portata d’aria, classe di resistenza al fuoco richiesta e frequenza delle commutazioni tra le diverse fasi di lavorazione, per proporre componenti dimensionati sulle condizioni reali dell’impianto.
Dalla spruzzatura all’essiccazione: come cambia la gestione dell’aria in cabina
Nella fase di applicazione della vernice, indipendentemente dalla tecnologia usata, a spruzzo convenzionale, airless o a polvere, l’aria filtrata e temperata viene immessa dal soffitto della cabina e attraversa l’ambiente in un moto discensionale che trascina l’overspray verso i filtri, per poi essere espulsa verso l’esterno o verso un sistema di depurazione. Questo ciclo aperto garantisce il ricambio necessario a mantenere basse le concentrazioni di solvente in ambiente, ma comporta consumi energetici significativi per il condizionamento dell’aria immessa.
Nella fase di essiccazione o cottura, la cabina lavora invece a ciclo chiuso: l’aria viene prelevata dall’interno, riscaldata da uno scambiatore e reimmessa in ricircolo, senza il ricambio esterno tipico della fase precedente. Il passaggio tra le due modalità è governato da serrande motorizzate posizionate sul generatore di calore, che parzializzano la miscela tra aria esterna e aria ricircolata: nella verniciatura a polvere, dove la sospensione di polvere combustibile in aria richiede un controllo ancora più rigoroso, questa commutazione si somma a un secondo livello di attenzione legato alla classificazione delle zone a rischio di esplosione.
I componenti da conoscere per una linea di verniciatura a norma
Dalla cabina al camino, ogni tratto della linea chiama in causa un componente diverso, spesso soggetto a normative distinte: sicurezza antincendio, classificazione ATEX, limiti di emissione. Ecco le tipologie più richieste per questo tipo di applicazione.
Serrande di regolazione per il bilanciamento dell’aria tra spruzzatura ed essiccazione
Il passaggio dalla fase di applicazione a quella di essiccazione richiede componenti capaci di modificare rapidamente e ripetutamente il rapporto tra aria esterna e aria ricircolata, senza perdere precisione nel tempo. Meccanica Rhodense sviluppa serrande motorizzate dimensionate sulla portata della cabina e sulla frequenza di commutazione richiesta dal ciclo produttivo, con particolare attenzione alla tenuta: un trafilamento anche minimo tra i due circuiti riduce l’efficacia del ricambio in fase di applicazione o vanifica il risparmio energetico ottenuto dal ricircolo in fase di essiccazione. La scelta del materiale delle alette e degli alberi tiene conto anche della possibile presenza di residui di overspray, che nel tempo possono depositarsi sulle superfici mobili e comprometterne la scorrevolezza se non correttamente dimensionate.
Serrande tagliafuoco per la compartimentazione delle linee di verniciatura
Quando i condotti di aspirazione o di mandata attraversano pareti o solai con requisiti di resistenza al fuoco, la normativa di prevenzione incendi richiede l’installazione di serrande tagliafuoco certificate in corrispondenza dell’attraversamento, per ripristinare la compartimentazione ogni volta che questa viene interrotta dal passaggio di una canalizzazione aerotermica. Meccanica Rhodense produce serrande tagliafuoco certificate, con esperienza che comprende anche applicazioni particolarmente esigenti come la certificazione SOLAS A60 per il settore navale, e le dimensiona sulla classe REI richiesta dal progetto, sul diametro del condotto e sul tipo di attuazione, manuale con fusibile termico o motorizzata con comando dalla centrale antincendio. Su una linea di verniciatura, dove i condotti attraversano spesso più locali con destinazioni d’uso diverse, il numero e la collocazione di questi componenti va definito già nella fase di progettazione impiantistica.
Serrande ad alette multiple per la regolazione dell’aria nei forni di essiccazione e cottura
I forni di essiccazione per vernici liquide e, ancora di più, quelli di cottura per i rivestimenti a polvere lavorano a temperature che possono superare i 180-200 °C, con l’esigenza di mantenere una distribuzione uniforme del calore su tutto il carico per garantire una polimerizzazione omogenea del film di vernice. Le serrande ad alette multiple sviluppate da Meccanica Rhodense permettono di modulare con continuità il flusso d’aria calda ricircolata, evitando le variazioni brusche tipiche di un’intercettazione totale e riducendo le sollecitazioni termiche sui condotti. Una regolazione imprecisa in questa fase si traduce in difetti di finitura difficili da individuare prima del collaudo finale, oltre che in consumi energetici superiori al necessario per compensare le dispersioni di calore.

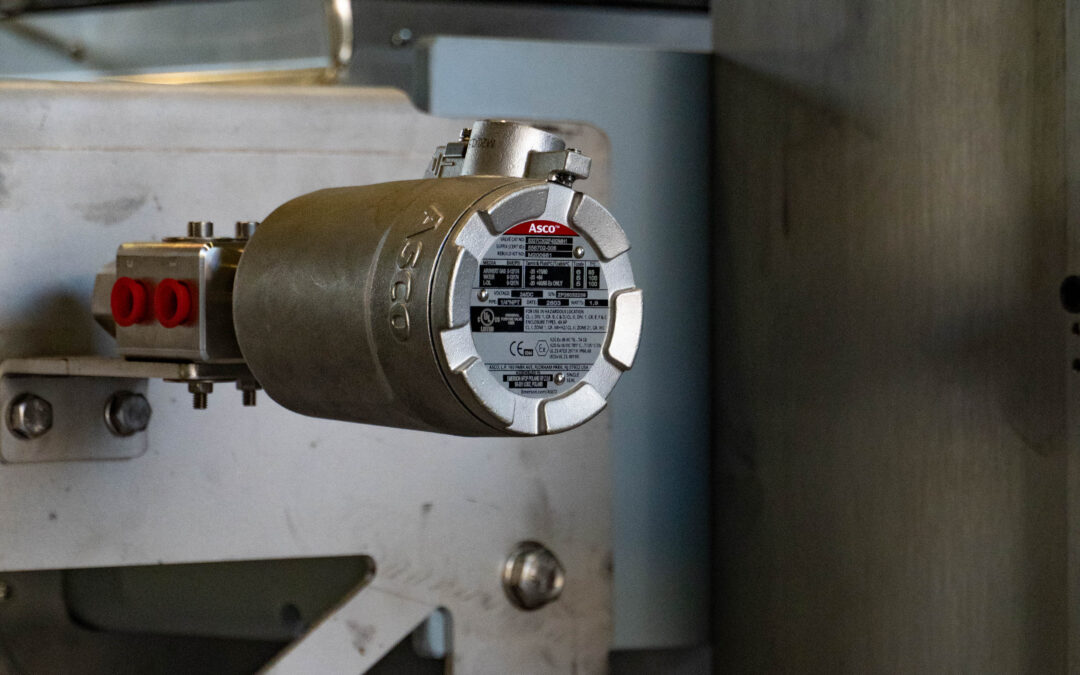

Valvole di sicurezza e sovrapressione per gli impianti di verniciatura a polvere
Nella verniciatura a polvere, le polveri termoindurenti o termoplastiche in sospensione nell’aria durante l’applicazione e il recupero tramite cicloni e filtri costituiscono un’atmosfera potenzialmente esplosiva, che richiede componenti classificati secondo le direttive ATEX applicabili al settore. Le valvole di sicurezza e sovrapressione realizzate da Meccanica Rhodense proteggono i tratti di canalizzazione e le unità di recupero da eventuali picchi di pressione generati da un innesco accidentale, scaricando l’eccesso in modo controllato verso un’area sicura. Si tratta di componenti dimensionati sul volume della sezione protetta e sui limiti di pressione ammissibili definiti dall’analisi del rischio, la cui scelta viene sempre discussa con il cliente insieme alla classificazione delle zone a rischio previste dal documento di valutazione.
Valvole e serrande di interfaccia con i sistemi di abbattimento dei composti organici volatili
Le linee di verniciatura a liquido che utilizzano prodotti a base solvente generano un’aria di scarico carica di composti organici volatili che, in molti contesti normativi, deve essere trattata prima dell’emissione in atmosfera, spesso tramite un impianto di ossidazione termica installato a valle della cabina. Il punto di collegamento tra l’estrazione della cabina e questo tipo di impianto richiede componenti dedicati: valvole diverter per instradare il flusso verso l’unità di trattamento o verso un bypass di emergenza, e serrande di regolazione per mantenere la concentrazione dei vapori entro i limiti compatibili con il processo di ossidazione a valle. Meccanica Rhodense, che sviluppa entrambe le famiglie di componenti, affronta questi progetti considerando la linea di verniciatura e il sistema di trattamento a valle come un unico sistema da bilanciare, non come due impianti indipendenti.
Materiali e manutenzione in un ambiente esposto a solventi e polveri
Una serranda installata su una linea di verniciatura lavora in un ambiente più aggressivo di una normale canalizzazione industriale: vapori di solvente, residui di vernice e, nella verniciatura a polvere, depositi di prodotto sulle superfici mobili. La scelta del materiale per corpo, alette, alberi e tenute deve tenerne conto fin dal progetto, insieme alle escursioni termiche tra la temperatura ambiente e quella dei forni di essiccazione. Gli acciai al carbonio con trattamenti protettivi restano una soluzione adeguata per i tratti meno esposti, mentre gli acciai inossidabili vengono preferiti dove i vapori di solvente o le condizioni di umidità richiedono una maggiore resistenza alla corrosione nel tempo. Anche la scelta tra attuazione pneumatica ed elettrica, e il tipo di tenuta adottato, incidono sulla capacità del componente di mantenere le prestazioni dopo un numero elevato di cicli di apertura e chiusura.
Meccanica Rhodense affronta ogni linea di verniciatura a partire dal contesto specifico del cliente, analizzando vincoli di layout, normativa antincendio applicabile e ciclo produttivo prima di proporre la soluzione tecnica più adatta.
Se vuoi scoprire come progettare soluzioni per la gestione e la canalizzazione dell’aria, contatta uno dei nostri tecnici.
