Quando un impianto richiede l’isolamento totale di un tratto di canalizzazione, non sempre una valvola farfalla o una serranda ad alette rappresentano la soluzione più adatta. In molti contesti industriali, la tenuta richiesta e le dimensioni della condotta orientano la scelta verso un componente a lama scorrevole, capace di intercettare completamente la sezione di passaggio. Meccanica Rhodense progetta questo tipo di soluzione da anni, affiancando progettisti e studi tecnici nella definizione di componenti su misura per l’isolamento di grandi condotte industriali.
INDICE
- Cos’è una serranda a ghigliottina e a cosa serve
- Perché la tenuta e la corsa della lama sono requisiti di progetto
- Le principali configurazioni per l’azionamento e l’installazione
- Criteri pratici per scegliere la soluzione più adatta al proprio impianto
- Progettare in modo affidabile, dall’analisi del contesto alla soluzione su misura
Cos’è una serranda a ghigliottina e a cosa serve

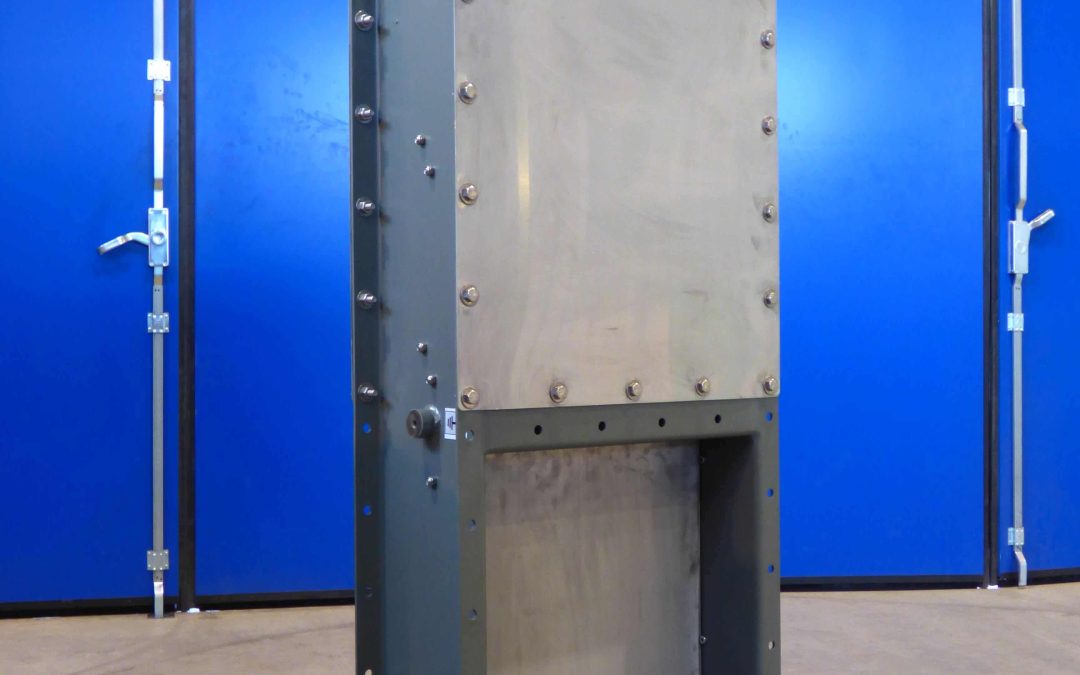

Una serranda a ghigliottina è un componente pensato per intercettare in modo netto il passaggio dell’aria o dei fumi all’interno di una condotta, attraverso una lama singola che scorre trasversalmente al flusso fino a occupare l’intera sezione di passaggio. A differenza delle serrande ad alette multiple, in cui più elementi ruotano contemporaneamente per modulare o chiudere il flusso, la lama scorrevole lavora con un movimento lineare, entrando ed uscendo dalla condotta attraverso un’apposita sede.
Questa architettura è particolarmente indicata quando l’obiettivo non è la regolazione fine della portata, ma l’isolamento netto di un tratto di impianto: interruzione totale di una linea di aspirazione durante la manutenzione, separazione tra due reparti collegati dalla stessa canalizzazione, o sezionamento di un ramo di impianto in caso di anomalia. La lama, muovendosi perpendicolarmente al condotto, consente inoltre di ottenere tenute più elevate rispetto a soluzioni ad alette, un aspetto rilevante quando la normativa o il processo produttivo richiedono una separazione effettiva e non solo una riduzione del flusso.
Meccanica Rhodense sviluppa questi componenti a partire da un’analisi puntuale del contesto impiantistico: dimensioni della condotta, direzione di installazione, spazio disponibile per la corsa della lama e caratteristiche dell’aria o dei fumi convogliati. È da questo lavoro di ascolto che nasce una soluzione tecnica realmente su misura, e non un prodotto standard adattato forzatamente al progetto.
Perché la tenuta e la corsa della lama sono requisiti di progetto
Chi progetta impianti di grandi dimensioni sa che una serranda destinata all’isolamento totale di una condotta non si valuta solo per l’ingombro nominale, ma per il comportamento reale della lama durante la corsa e per la tenuta che riesce a garantire una volta in posizione di chiusura. Una lama che non scorre con la corretta linearità può usurare precocemente le guide di scorrimento, mentre una tenuta perimetrale non dimensionata correttamente lascia trafilamenti che vanificano l’obiettivo stesso dell’isolamento.
Sottovalutare questo aspetto ha un costo che si manifesta quasi sempre a distanza di tempo: guide di scorrimento che si deformano sotto il peso della lama nelle sezioni più grandi, tenute che si degradano più rapidamente in presenza di fumi caldi o particolato abrasivo, spazi di installazione sottostimati che rendono complessa la manutenzione futura. Su impianti industriali dove la serranda deve restare accessibile per anni, questi limiti si traducono in interventi di manutenzione più frequenti e costosi di quanto preventivato.
Per questo motivo, nella fase di analisi del contesto, Meccanica Rhodense approfondisce insieme al cliente gli obiettivi specifici dell’impianto, i vincoli di sistema e i requisiti funzionali richiesti dal processo produttivo, così da definire una strategia progettuale precisa fin dalle prime fasi, invece di correggere criticità quando l’impianto è già in fase di collaudo.
Le principali configurazioni per l’azionamento e l’installazione
Esistono diverse soluzioni per azionare e installare una serranda a ghigliottina, e la scelta dipende da frequenza di utilizzo, accessibilità del punto di installazione e livello di integrazione richiesto con il sistema di supervisione dell’impianto.
Azionamento manuale
È la soluzione più semplice e diffusa per punti di intercetto che richiedono manovre poco frequenti, tipicamente in fase di manutenzione programmata o di sezionamento occasionale di un ramo dell’impianto. L’azionamento avviene tramite volantino o leva, dimensionati in funzione della sezione della lama e della forza necessaria a vincere l’attrito delle guarnizioni. Questa configurazione riduce la complessità impiantistica e i costi di installazione, restando la scelta preferibile ovunque non sia richiesta un’apertura o chiusura rapida e ripetuta.
Azionamento motorizzato
Quando la serranda deve intervenire con frequenza, o deve essere integrata nella logica di controllo dell’impianto, l’azionamento tramite motoriduttore elettrico consente di comandare l’apertura e la chiusura da remoto, con tempi di manovra costanti e ripetibili. Questa soluzione è frequente su linee di aspirazione centralizzate, dove più punti di intercetto devono essere gestiti in sequenza dal sistema di supervisione, spesso in abbinamento a finecorsa che segnalano lo stato effettivo della lama al PLC di stabilimento.
Installazione verticale od orizzontale
La direzione di scorrimento della lama, verticale oppure orizzontale, va definita in base allo spazio disponibile intorno alla condotta e alla presenza di eventuali accumuli di materiale all’interno del canale. In installazioni verticali, la lama può sfruttare il proprio peso per agevolare la chiusura, mentre in configurazioni orizzontali diventa più rilevante il dimensionamento delle guide di scorrimento, che devono sostenere il peso della lama senza generare attriti eccessivi lungo tutta la corsa.
Tenuta perimetrale e materiali di guarnizione
Il livello di tenuta richiesto in posizione di chiusura dipende dall’applicazione: un semplice isolamento meccanico per manutenzione tollera trafilamenti minimi, mentre un sezionamento per la separazione tra due ambienti in atmosfera controllata richiede guarnizioni perimetrali dimensionate per garantire una tenuta pressoché totale. La scelta del materiale di guarnizione, coerente con la temperatura e le caratteristiche del fluido convogliato, incide direttamente sulla durata della tenuta nel tempo.
Criteri pratici per scegliere la soluzione più adatta al proprio impianto
Nella scelta del componente più adatto, alcuni elementi vanno sempre valutati insieme, e non isolatamente, per evitare che una soluzione tecnicamente corretta sulla carta risulti poi problematica in esercizio:
- Frequenza di manovra prevista, che orienta la scelta tra azionamento manuale e motorizzato.
- Spazio disponibile per la corsa della lama, sopra o lateralmente alla condotta.
- Livello di tenuta richiesto in posizione di chiusura, in base all’applicazione.
- Caratteristiche dell’aria o dei fumi convogliati, che condizionano i materiali di guarnizione.
- Necessità di tracciabilità dello stato della serranda da parte del sistema di supervisione.
Valutare questi aspetti fin dalle prime fasi di progettazione consente di arrivare al collaudo con un componente coerente con l’impianto reale, evitando le modifiche in corsa che allungano i tempi di consegna e aumentano i costi complessivi del progetto.
Progettare in modo affidabile, dall’analisi del contesto alla soluzione su misura
La scelta del componente giusto per l’isolamento di una condotta industriale non è mai un esercizio standard: dipende dalle dimensioni della sezione, dalla frequenza di manovra, dal livello di tenuta richiesto e dal grado di integrazione con il sistema di controllo dell’impianto. Azionamento manuale o motorizzato, installazione verticale od orizzontale, tenute più o meno spinte sono scelte che vanno combinate in base al contesto reale, non applicate per abitudine.
È proprio in questa fase di analisi che si gioca l’affidabilità dell’impianto nel lungo periodo, ben oltre il momento del collaudo. Meccanica Rhodense accompagna progettisti e studi tecnici in ogni passaggio di questo percorso, dalla definizione delle esigenze fino all’identificazione della configurazione più adatta, trasformando ogni richiesta in una proposta tecnica realmente su misura.
