Non tutti i punti di un impianto di canalizzazione richiedono un’apertura o una chiusura netta del flusso: spesso la vera esigenza progettuale è modulare la portata d’aria in modo continuo, per mantenere l’equilibrio tra i diversi rami della rete. È il compito delle serrande ad alette multiple, componenti pensati proprio per questo tipo di regolazione fine. Meccanica Rhodense sviluppa queste soluzioni da anni, affiancando progettisti e studi tecnici nella definizione di componenti su misura per il bilanciamento dei flussi in impianti di grandi dimensioni.
INDICE
- Cos’è una serranda ad alette multiple e a cosa serve nella regolazione dell’aria
- Perché la precisione di modulazione incide sull’equilibrio dell’intero impianto
- Le principali configurazioni per l’azionamento e il controllo della portata
- Criteri pratici per scegliere la soluzione più adatta al proprio impianto
- Progettare in modo affidabile, dall’analisi del contesto alla soluzione su misura
Cos’è una serranda ad alette multiple e a cosa serve nella regolazione dell’aria

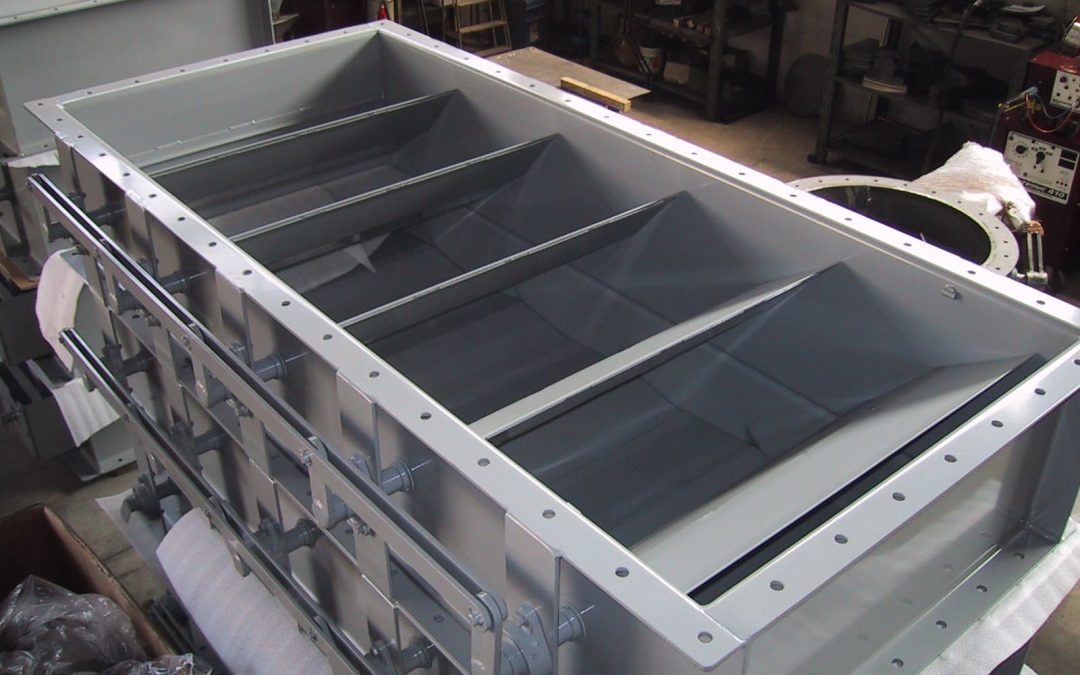

Una serranda ad alette multiple è un componente composto da più pale parallele, calettate su un sistema di comando che le fa ruotare simultaneamente all’interno della condotta. A differenza di una serranda a lama singola, pensata per l’isolamento netto di un tratto di impianto, questa configurazione consente di posizionare le alette su qualsiasi angolo intermedio tra apertura e chiusura, ottenendo un controllo continuo e graduale della sezione di passaggio offerta al flusso d’aria.
Questa capacità di regolazione fine è ciò che rende il componente indispensabile in tutti quei punti dell’impianto dove non basta scegliere tra tutto aperto e tutto chiuso, ma serve dosare con precisione la quantità d’aria che deve raggiungere un determinato ramo della rete. Nelle reti di aspirazione centralizzata, per esempio, ogni derivazione verso una postazione di lavoro richiede una portata specifica: senza un sistema di regolazione puntuale, i rami più vicini alla fonte di aspirazione tendono a sottrarre portata a quelli più lontani, generando uno squilibrio che compromette l’efficacia dell’intero impianto.
Meccanica Rhodense progetta questi componenti a partire da un’analisi puntuale del contesto impiantistico: portata richiesta su ogni ramo, perdite di carico previste dal progetto, caratteristiche dell’aria trattata e livello di precisione richiesto dal processo. È da questo lavoro di ascolto che nasce una soluzione tecnica realmente su misura, e non un prodotto standard adattato forzatamente al progetto.
Perché la precisione di modulazione incide sull’equilibrio dell’intero impianto
Chi progetta impianti di grandi dimensioni sa che una serranda di regolazione non si valuta solo per la sua capacità di aprirsi e chiudersi, ma per la linearità con cui modula il flusso lungo tutta la corsa delle alette. Una serranda che reagisce in modo non lineare, magari con variazioni minime nei primi gradi di apertura e brusche nei successivi, rende molto più complesso il bilanciamento fine dell’impianto, costringendo a tarature empiriche e ripetute in fase di collaudo.
Sottovalutare questo aspetto ha un costo che si manifesta quasi sempre a distanza di tempo: rami dell’impianto costantemente sovralimentati o sottoalimentati rispetto al progetto, tenute tra le alette che si degradano più rapidamente per l’usura da regolazione continua, sistemi di controllo che faticano a mantenere la portata desiderata quando le condizioni di esercizio variano. Su impianti industriali con decine di punti di regolazione lungo la stessa rete, anche una piccola imprecisione per componente si somma, con un impatto complessivo sull’efficienza energetica e sulla qualità del processo servito dall’aria canalizzata.
Per questo motivo, nella fase di analisi del contesto, Meccanica Rhodense approfondisce insieme al cliente gli obiettivi specifici dell’impianto, i vincoli di sistema e i requisiti funzionali richiesti dal processo produttivo, così da definire una strategia progettuale precisa fin dalle prime fasi, invece di correggere criticità quando l’impianto è già in fase di collaudo.
Le principali configurazioni per l’azionamento e il controllo della portata
Esistono diverse architetture per azionare e controllare una serranda ad alette multiple, e la scelta dipende dalla frequenza con cui la regolazione deve essere modificata e dal livello di integrazione richiesto con il sistema di supervisione dell’impianto.
Regolazione manuale con blocco meccanico
È la soluzione più semplice per punti dell’impianto dove la portata va tarata una sola volta, in fase di collaudo, e poi mantenuta stabile nel tempo. Un indicatore graduato consente di posizionare le alette all’angolo desiderato e un blocco meccanico impedisce spostamenti accidentali dovuti a vibrazioni o alla pressione del flusso. Questa configurazione riduce i costi impiantistici e resta la scelta più diffusa per il bilanciamento statico di reti di aspirazione che non richiedono variazioni frequenti.
Azionamento motorizzato con attuatore proporzionale
Quando la portata deve variare in funzione di condizioni di processo mutevoli, un attuatore elettrico proporzionale consente di posizionare le alette con precisione su qualsiasi angolo intermedio, in risposta a un segnale proveniente dal sistema di supervisione. Questa soluzione è frequente in impianti dove la regolazione deve adattarsi in tempo reale a variazioni di produzione, temperatura o pressione, permettendo di integrare la serranda in una logica di controllo automatico che ottimizza continuamente il bilanciamento dei flussi.
Retroazione di posizione per il controllo da remoto
Analogamente a quanto avviene per i componenti di intercetto, anche una serranda di regolazione può essere dotata di un trasduttore di posizione che comunica al sistema di supervisione l’angolo effettivo delle alette in ogni istante. Questa informazione è particolarmente utile su impianti di grandi dimensioni, dove verificare manualmente la taratura di decine di serrande sarebbe impraticabile, e dove uno scostamento anche minimo dalla posizione prevista può alterare l’equilibrio complessivo della rete.
Configurazione delle alette contrapposte o parallele
Il movimento delle alette, contrapposto oppure parallelo, incide sulla qualità della regolazione ottenuta: nella configurazione contrapposta, alette adiacenti ruotano in direzioni opposte, offrendo generalmente una modulazione più lineare della portata e una minore turbolenza a valle, mentre nella configurazione parallela tutte le alette ruotano nella stessa direzione, con una risposta più immediata ma meno uniforme lungo la sezione della condotta. La scelta tra le due va valutata in base al tipo di regolazione richiesta e alla sensibilità del processo a valle rispetto a eventuali turbolenze del flusso.
Criteri pratici per scegliere la soluzione più adatta al proprio impianto
Nella scelta del componente più adatto, alcuni elementi vanno sempre valutati insieme, e non isolatamente, per evitare che una soluzione tecnicamente corretta sulla carta risulti poi problematica in esercizio:
- Frequenza di variazione della portata richiesta, che orienta la scelta tra regolazione manuale e motorizzata.
- Precisione richiesta dal processo servito dal ramo di canalizzazione.
- Necessità di integrazione con il sistema di supervisione per il controllo automatico.
- Configurazione delle alette più adatta in base alla sensibilità del processo a valle.
- Caratteristiche dell’aria trattata, che condizionano materiali e tenute tra le alette.
Valutare questi aspetti fin dalle prime fasi di progettazione consente di arrivare al collaudo con un componente coerente con l’impianto reale, evitando le modifiche in corsa che allungano i tempi di consegna e aumentano i costi complessivi del progetto.
Progettare in modo affidabile, dall’analisi del contesto alla soluzione su misura
La scelta del componente giusto per modulare il flusso d’aria in un impianto industriale non è mai un esercizio standard: dipende dalla precisione richiesta, dalla frequenza di variazione della portata, dal livello di integrazione con il sistema di controllo e dalla sensibilità del processo a valle rispetto a eventuali turbolenze. Regolazione manuale o motorizzata, alette contrapposte o parallele, retroazione di posizione o taratura statica sono scelte che vanno combinate in base al contesto reale, non applicate per abitudine.
È proprio in questa fase di analisi che si gioca l’affidabilità dell’impianto nel lungo periodo, ben oltre il momento del collaudo. Meccanica Rhodense accompagna progettisti e studi tecnici in ogni passaggio di questo percorso, dalla definizione delle esigenze fino all’identificazione della configurazione più adatta, trasformando ogni richiesta in una proposta tecnica realmente su misura.
